Šifra: 02-1283XL

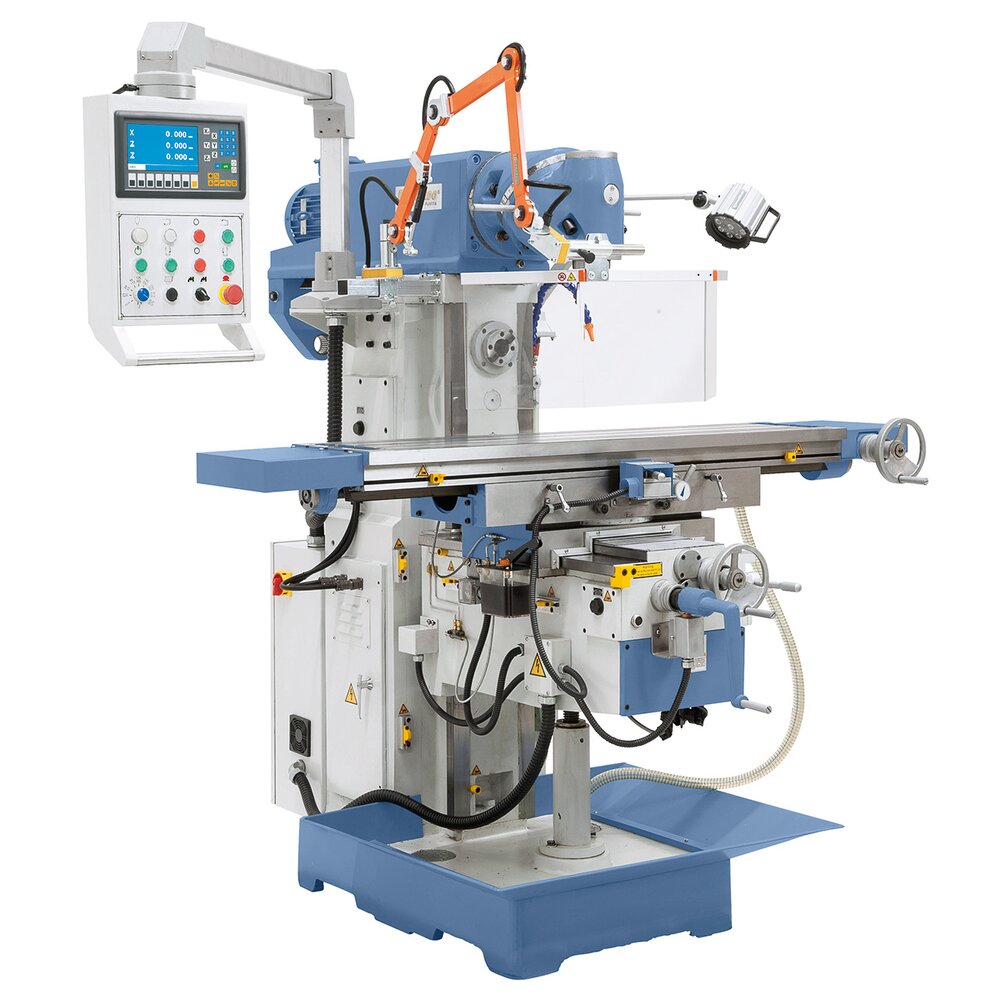

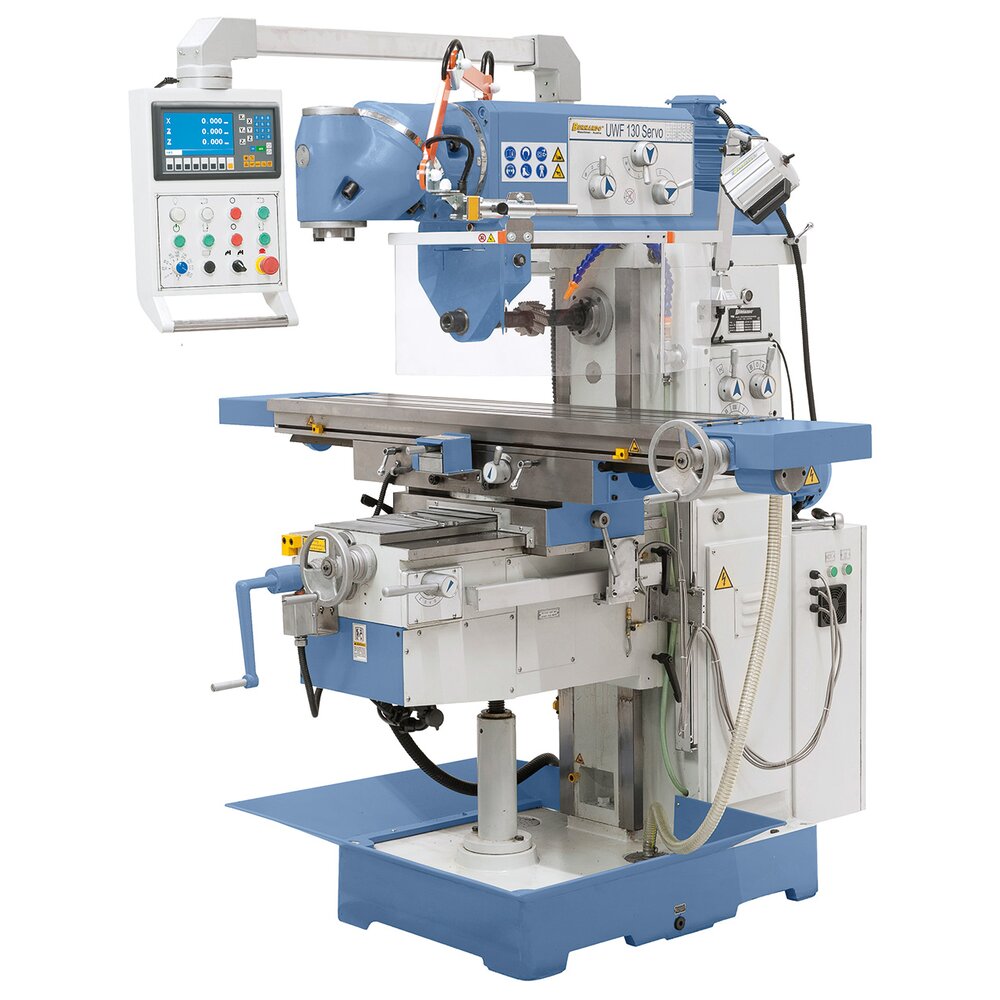

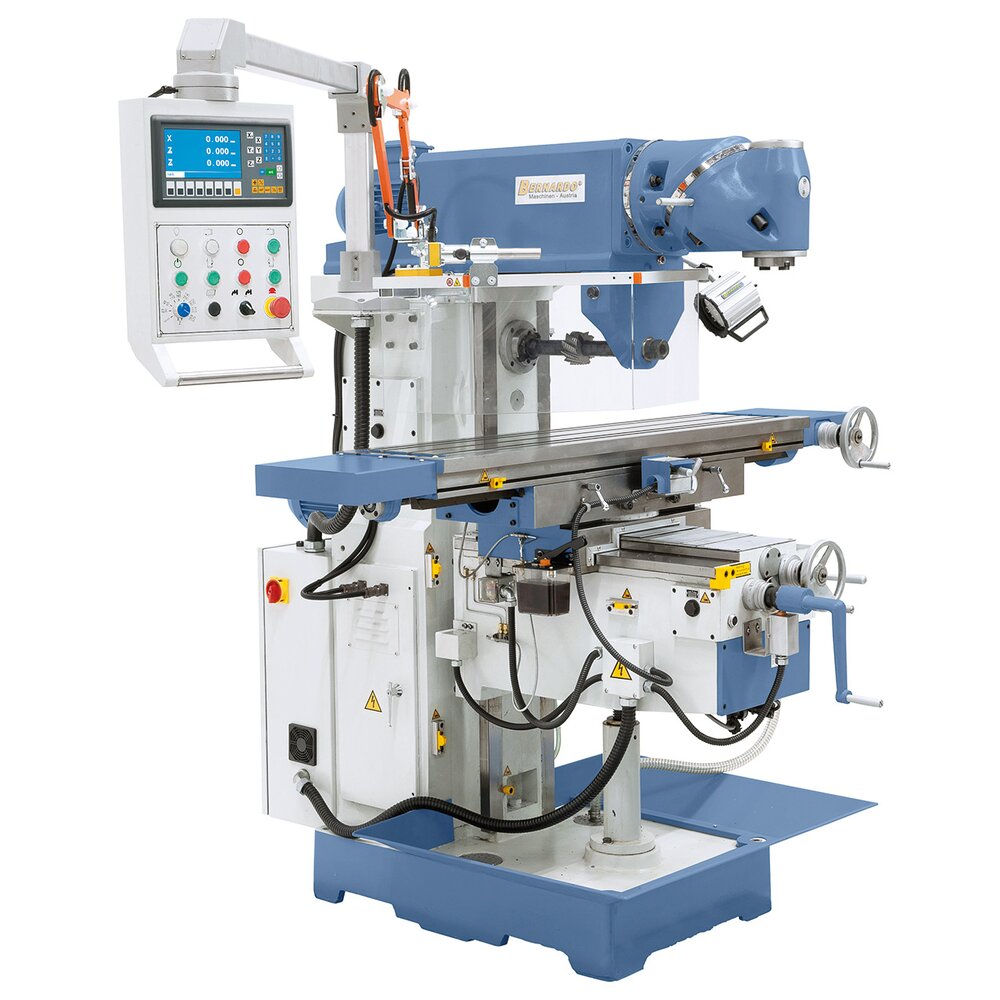

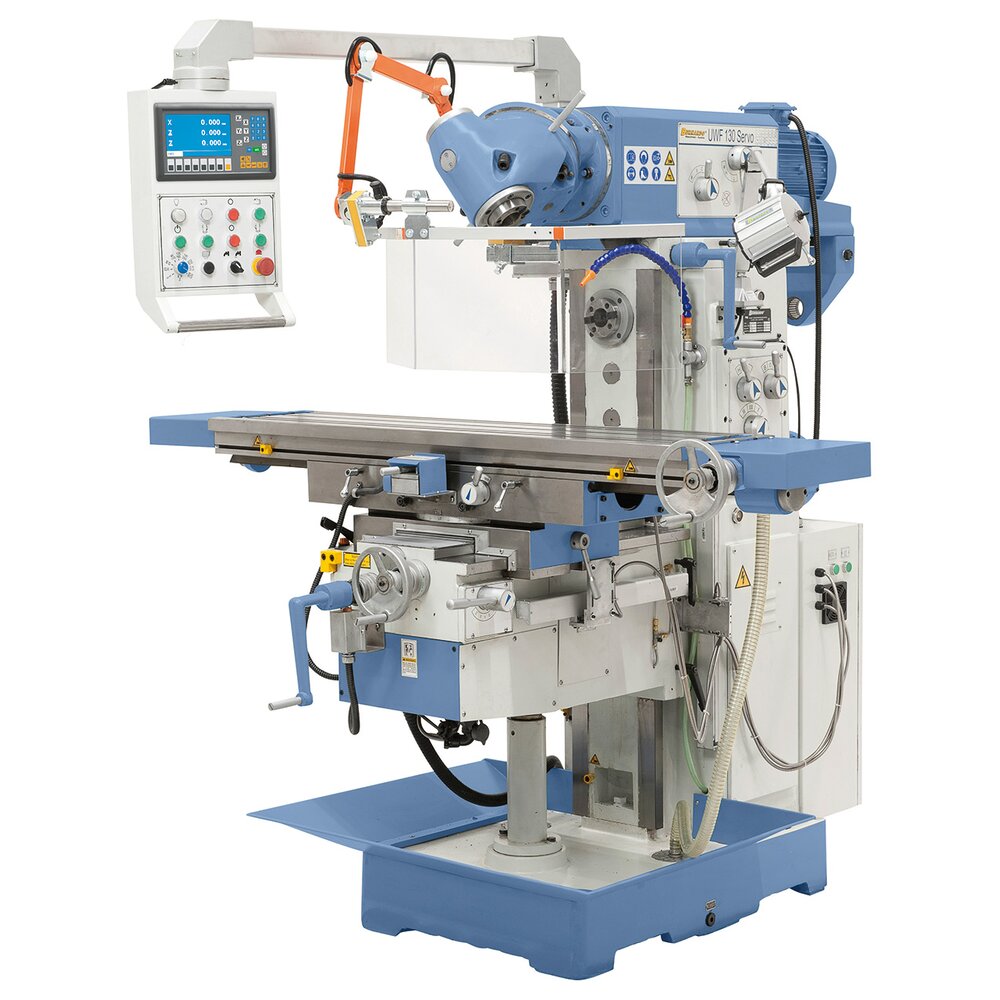

Univerzalna glodalica UWF 130 Servo s 3-osnim digitalnim pokazivačem ES-12 H

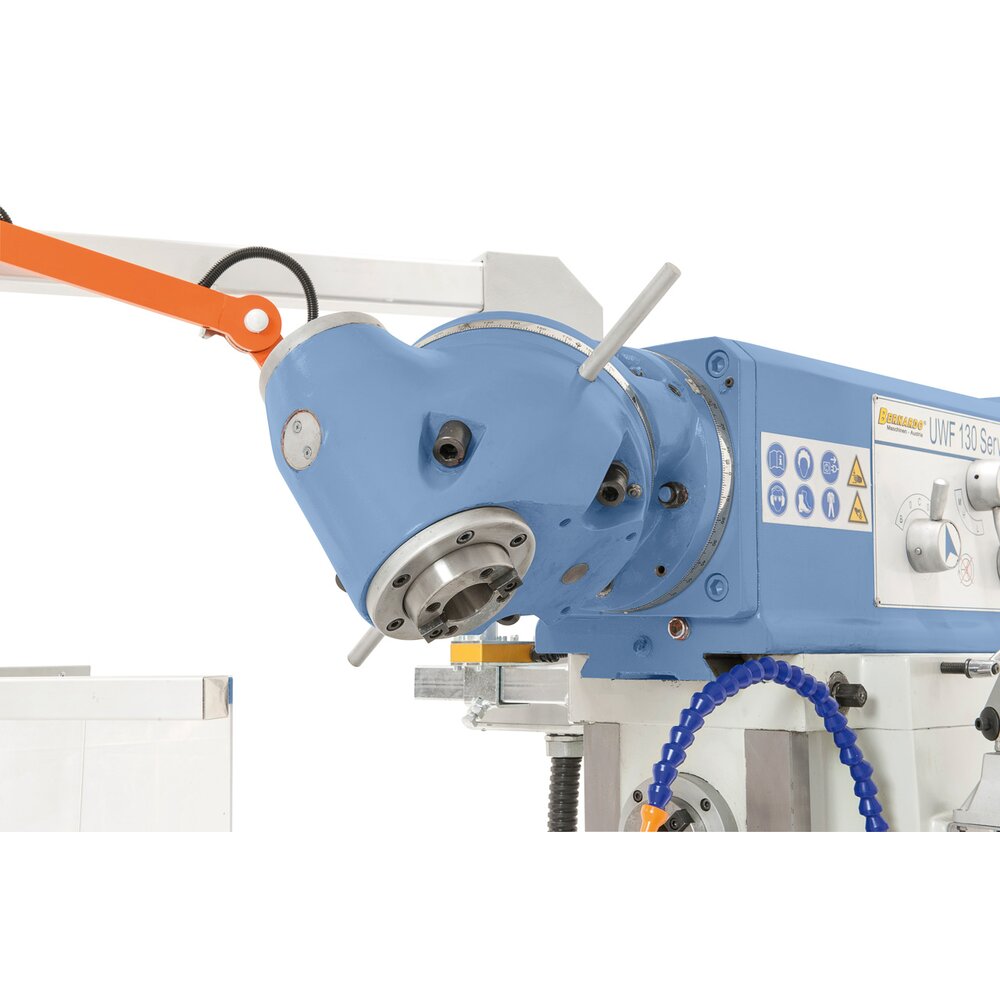

Univerzalna glodalica UWF 130 Servo s pomičnom rukom unaprijeđena je verzija provjerenog modela UWF 130. Višenamjenska je, s potpuno podesivom glodaćom glavom za sve kutove i položaje te hodom x-osi od 1000 mm. Posebnost ovog stroja su brzi hod i 8 posmaka u svim osima, pogonjeni servomotorom.
23.525,00 € s PDV-om
Karakteristike
- Servomotor za posmak i brzi hod u x-, y- i z-osi u standardnoj opremi
- Podešavanje stola u x-osi s prednje strane stroja

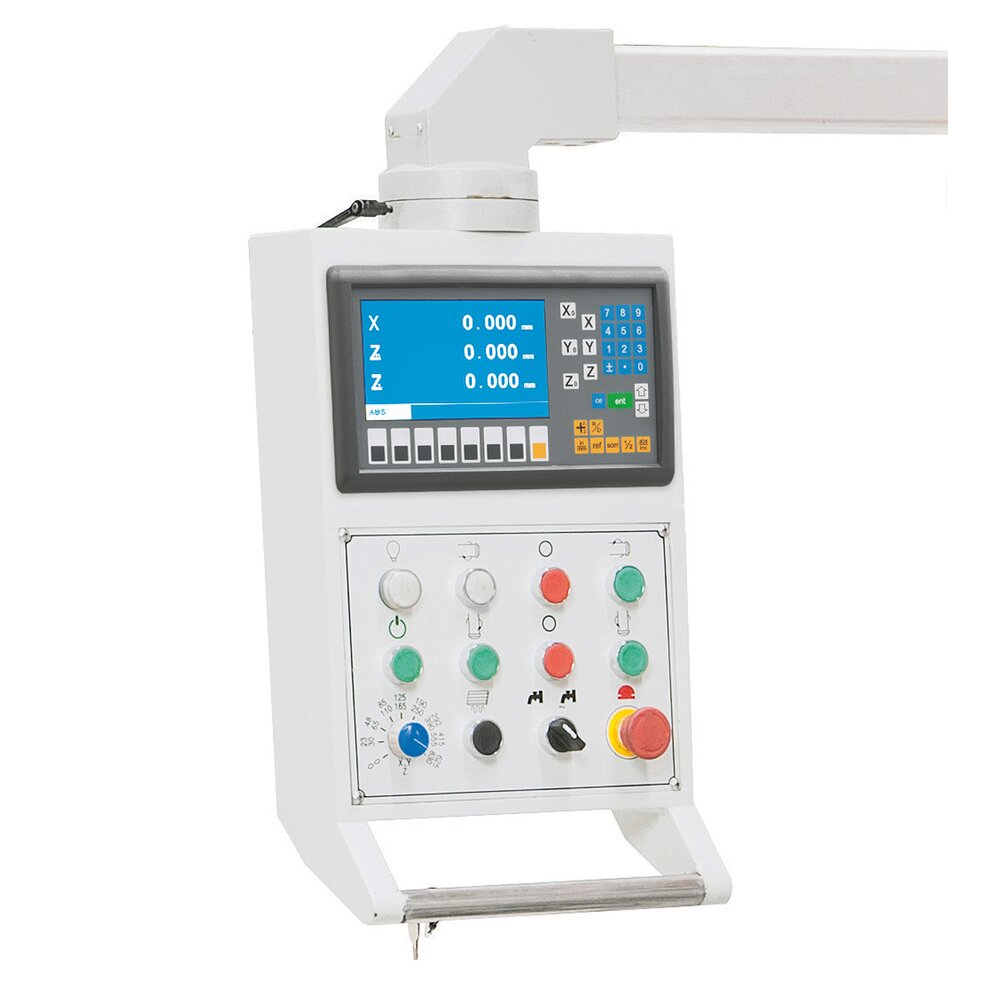

- Pregledno raspoređene sklopke na zakretnoj upravljačkoj ploči
- Polirani zupčanici u uljnoj kupki omogućuju miran rad

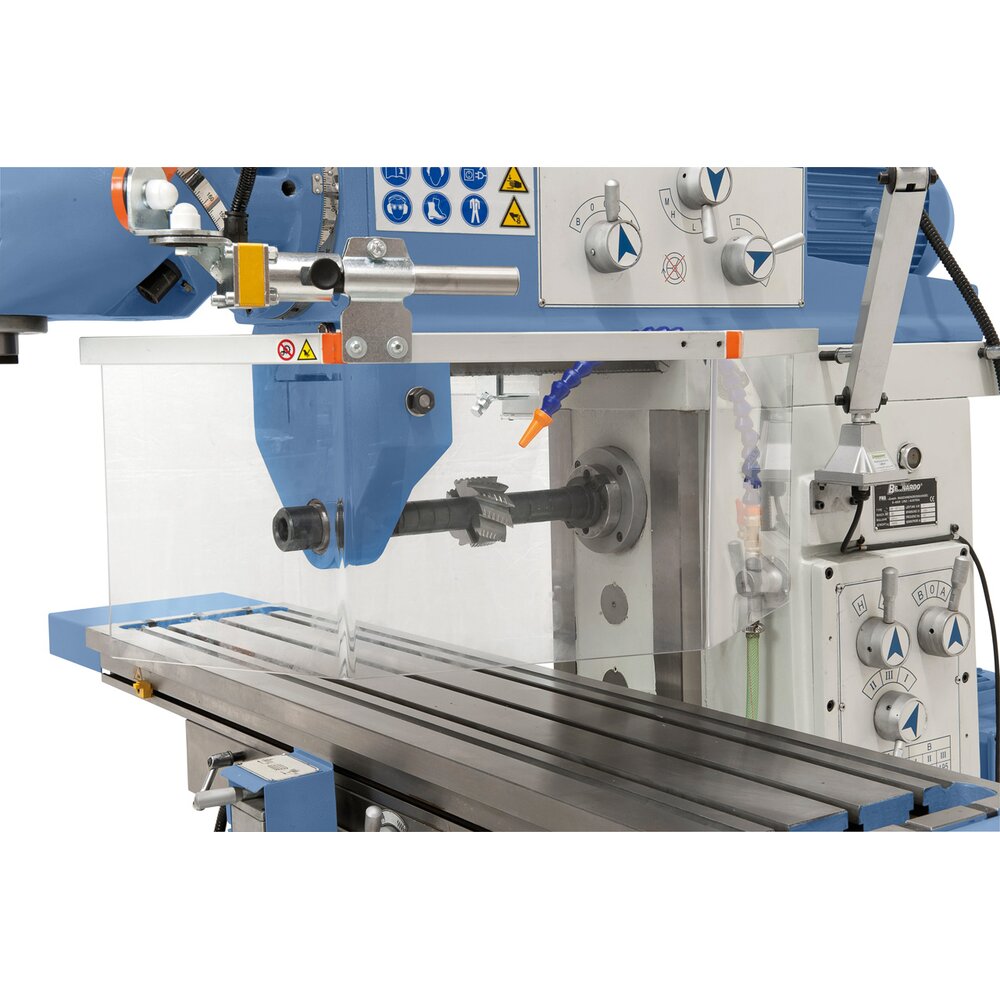

- Velika svestranost zahvaljujući horizontalnom vretenu
- Teška konstrukcija tijela stroja za rad bez vibracija
- Velik koordinatni stol s T-utorima i obrađenom površinom
- Pravokutne vodilice u y- i z-osi povećavaju stabilnost
- Centralno podmazivanje vodilica u standardnoj opremi
- Horizontalno vreteno i univerzalnu glodaću glavu pokreću 2 neovisna motora
Tehnički podaci
| Veličina stola | 1370 x 320 mm |
|---|---|
| Konus vretena horizontalno | ISO 40 |
| Konus vretena vertikalno | ISO 40 |
| Broj okretaja vretena horizontalno | (12) 35 - 1500 o/min |
| Broj okretaja vretena vertikalno | (11) 45 - 1660 o/min |
| Uzdužni hod (x) | 1000 mm |
| Poprečni hod (y) | 360 mm |
| Vertikalni hod (z) | 400 mm |
| Razmak vreteno – stol horizontalno | 30 - 430 mm |
| Razmak vreteno – stol vertikalno | 210 - 610 mm |
| Razmak vreteno – stup | 305 - 805 mm |
| Nagibni stol | -45° to +45° |
| Maks. težina obratka | 300 kg |
| Raspon posmaka uzdužno / poprečno | (8) 30 - 830 mm/min |
| Raspon posmaka vertikalno | (8) 23 - 625 mm/min |
| Brzi hod x-, y- i z-osi | 1000 / 1000 / 750 mm/min |
| T-utori (broj / širina / dubina) | 3 / 14 mm / 80 mm |
| Snaga motora horizontalno | 3,0 kW |
| Snaga motora vertikalno | 3,0 kW |
| Servomotor (moment / snaga) | 10 Nm / 1,5 kW |
| Snaga pumpe za hlađenje | 90 W |
| Protok pumpe za hlađenje | 25 l/min |
| Dimenzije stroja (Š x D x V) | 1840 x 1830 x 2050 mm |
| Težina cca. | 1540 kg |
Sadržaj isporuke
- 3-osni digitalni pokazivač ES-12 H s LCD zaslonom
- Vučna šipka M 16
- LED rasvjeta stroja
- Motorni posmak x-, y- i z-osi
- Uređaj za hlađenje
- Horizontalni protuležaj
- Dugi trn glodala ISO 40 / 27 mm, ISO 40 / 40 mm
- Držač čeonog glodala ISO 40 / 32 mm
- Redukcijske čahure ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
- Posuda za rashladnu tekućinu
- Univerzalni zaštitni poklopac
- Centralno podmazivanje x-, y- i z-osi
- Alat
