Šifra: 27-1046
Poluuniverzalna dijelilica BS-1
VPC 650,00 € bez PDV-a812,50 € s PDV-om
Dodajte alate u upit i pošaljite nam jedan zahtjev za ponudu — javljamo se s cijenom i rokom isporuke.
Tehnički podaci
| Omjer | 40:1 |
|---|---|
| Visina | 220 mm |
| Širina sa središnjim šiljkom | 260 mm |
| Duljina | 285 mm |
| Središnji šiljak | MK 3 |
| Prirubnica | 165 mm |
| Nagibno | 0° do 90° |
| Provrt vretena | 20 mm |
| Veličina T-utora | 16 mm |
| Disk za izravno dijeljenje (podjela) | 24 (15°) |
| Težina cca. | 30,5 kg |

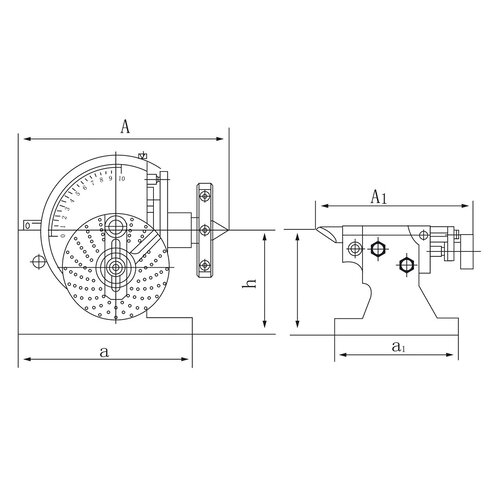

| Dimenzije dijelilice | Dimenzije konjića |
| A | 260 mm A1 183 mm |
| B | 168 mm B1 87 mm |
| H | 220 mm H1 137 mm |
| h | 128 mm h1 128 mm |
| a | 206 mm a1 158 mm |
| b | 113 mm b1 110 mm |
| g | 16 mm g1 16 mm |
Karakteristike
- Vreteno u preciznom konusnom ležaju
- Puž od krom-nikal čelika, kaljen i brušen
- Pužni kotač od fosforne bronce
- Prijenos se može isključiti za izravno dijeljenje (40:1)
- Nagibna od horizontalnog do vertikalnog položaja (-10° do +90°)
- Izravno dijeljenje s 24 položaja
- Moguće dijeljenje od 2 do 50 te mnoga dijeljenja od 52 do 380
Sadržaj isporuke
- Konjić
- 2 diska za dijeljenje
- Mirni šiljak
- Zahvatnik
- Prirubnica
