Šifra: Z-02-1347XL

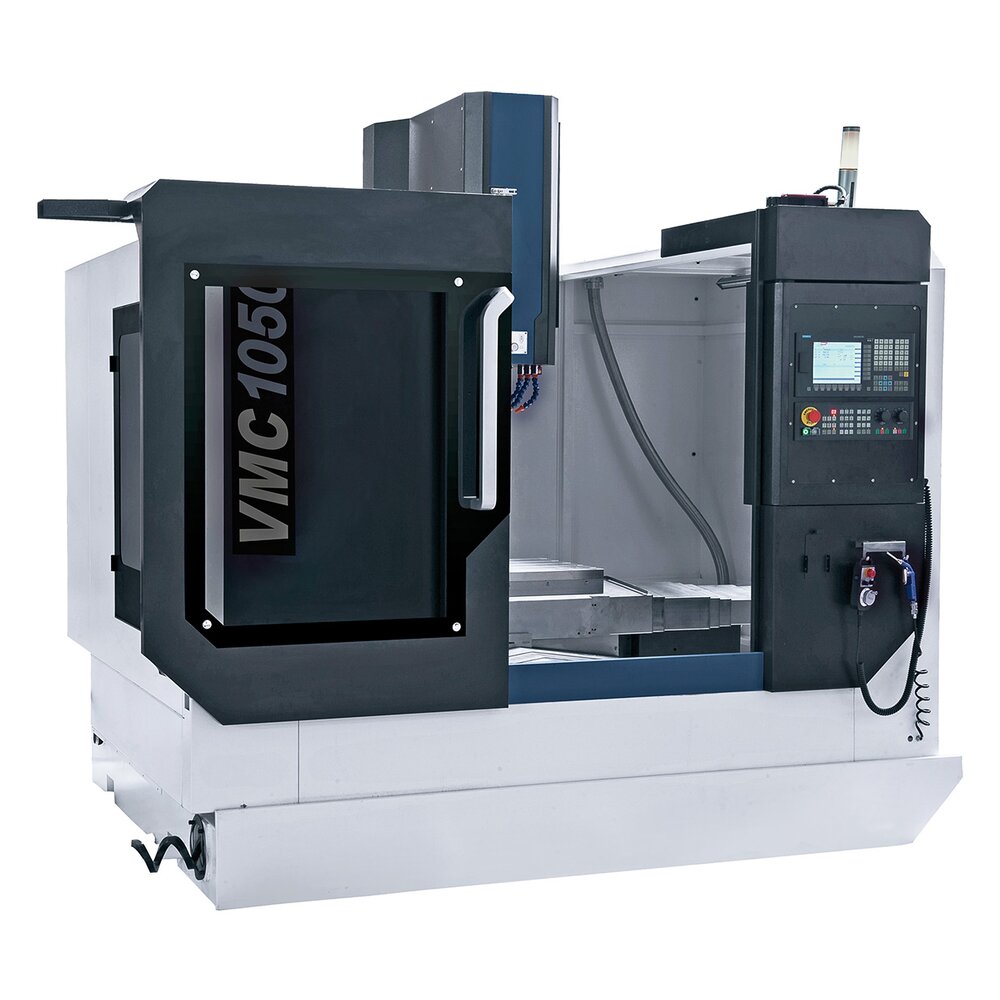

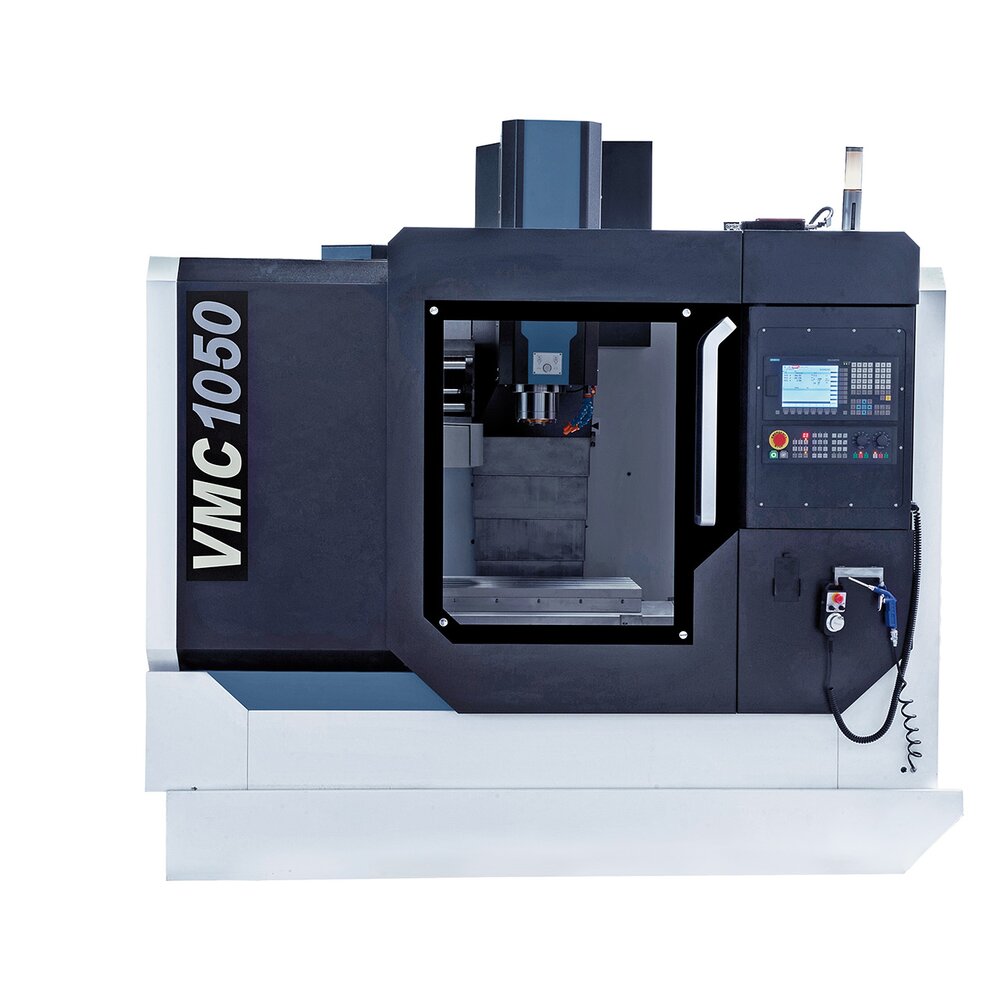

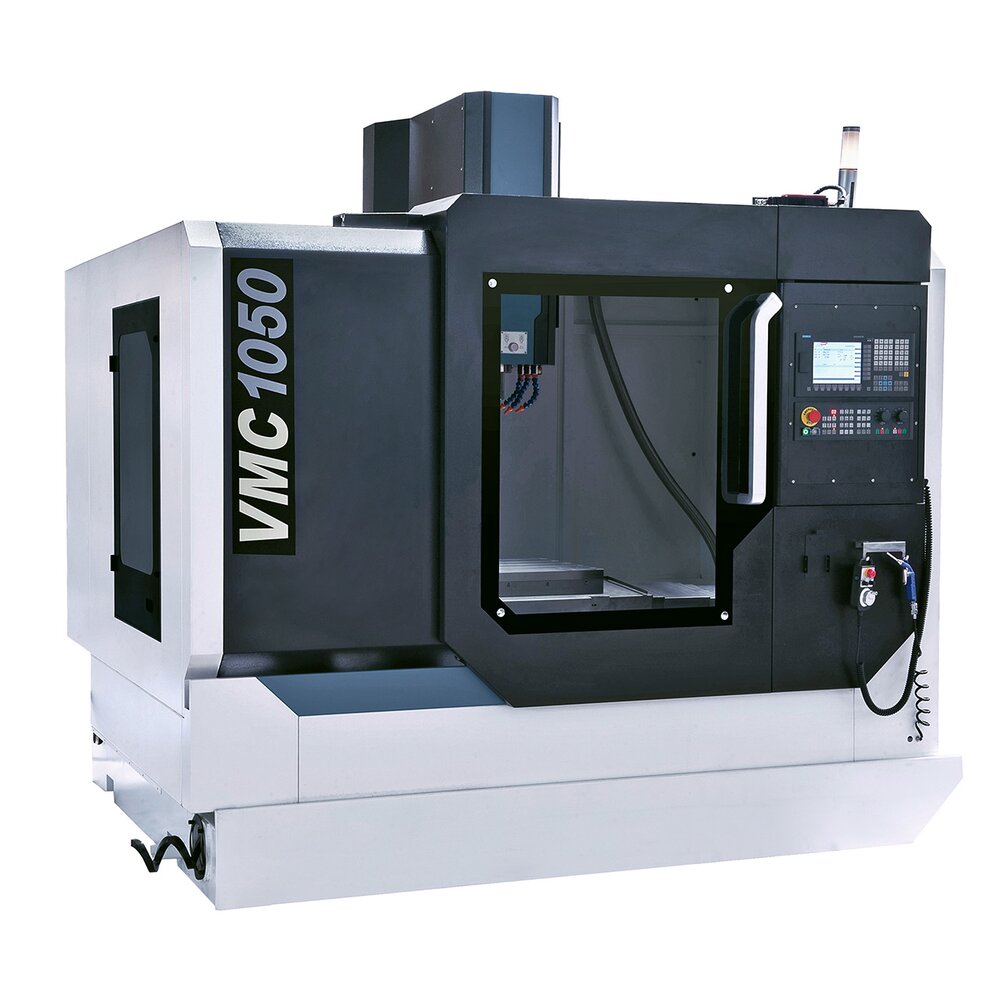

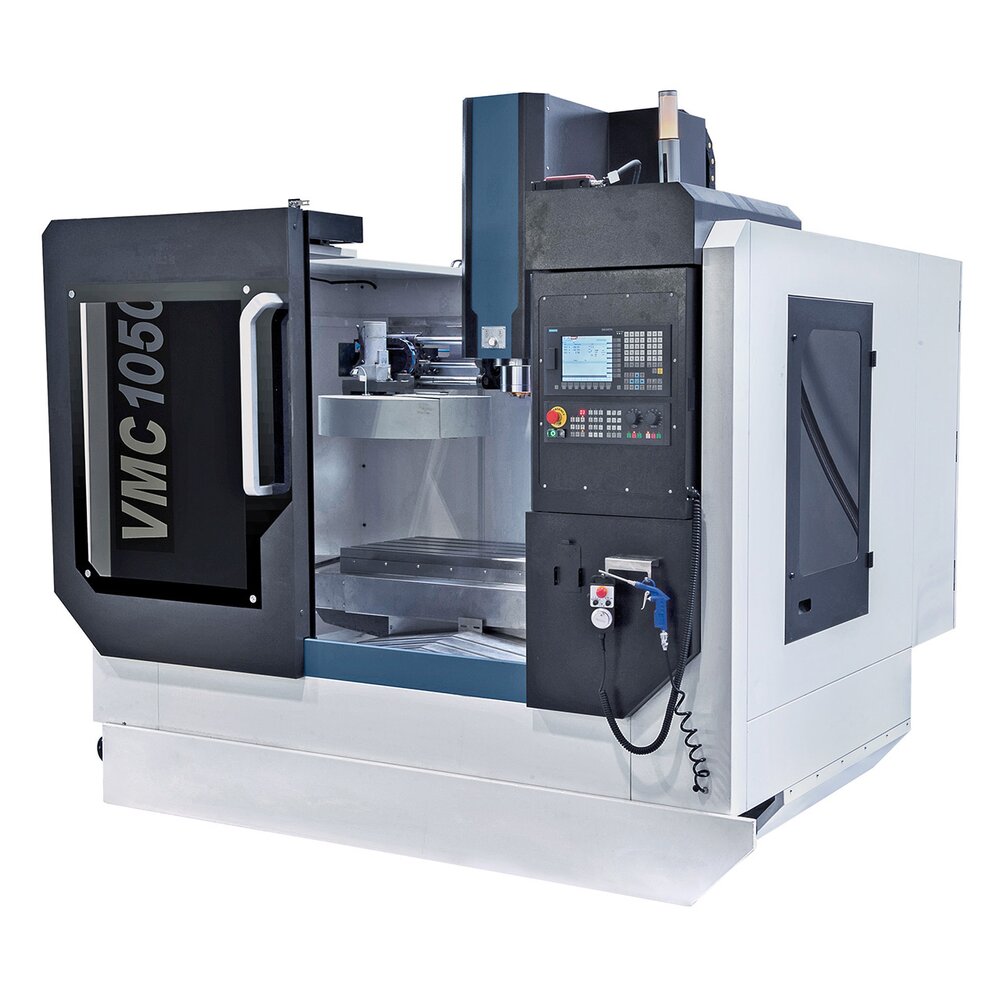

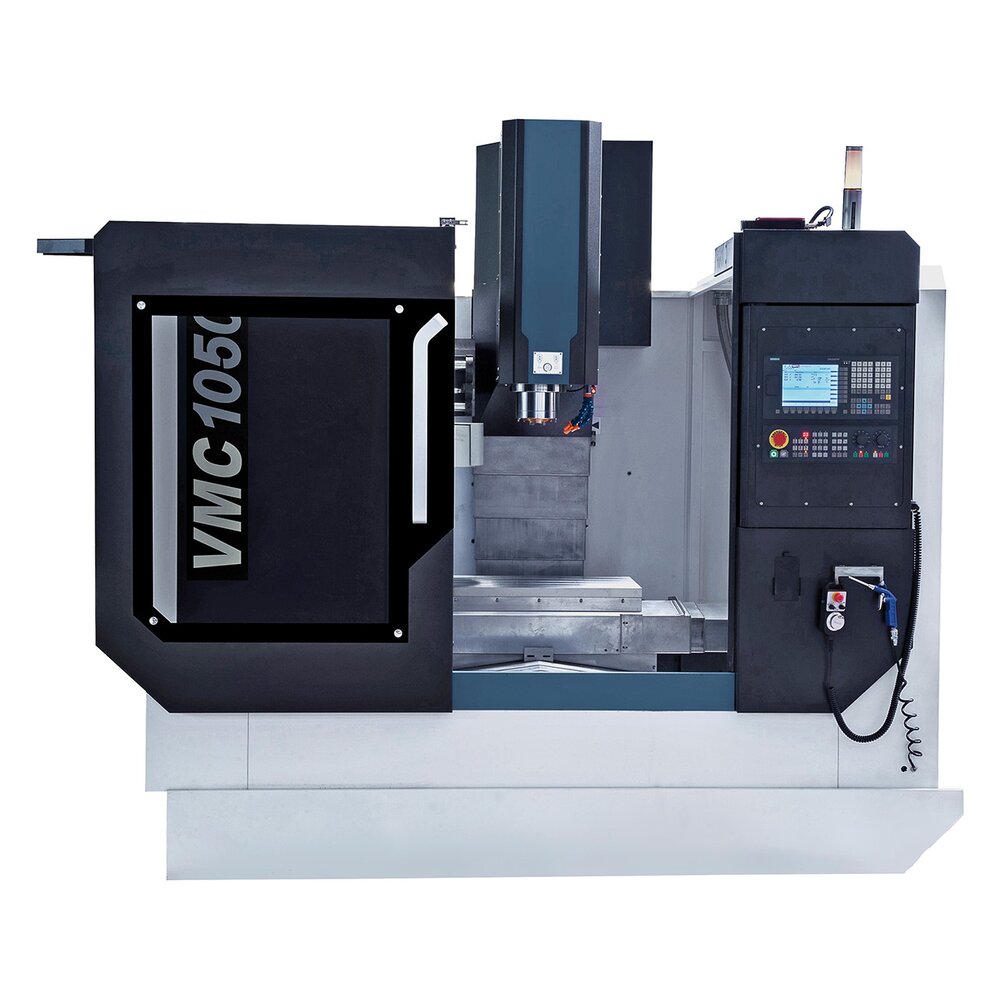

CNC vertikalni obradni centar VMC 1050 s upravljanjem Siemens SINUMERIK 808D Advanced 16
CNC vertikalni obradni centar VMC 1050 opremljen je upravljanjem Siemens Sinumerik 808D Advanced 16 ili 828D i izmjenjivačem alata sa 16 mjesta. Zahvaljujući kompaktnoj konstrukciji, stolu veličine 1000 x 500 mm i velikim hodovima idealan je za obradu malih i srednjih serija, ali i za izradu pojedinačnih dijelova u izradi kalupa i strojogradnji te uspješno se koristi u obrazovanju.
61.000,00 € s PDV-om
Karakteristike
- Precizne linearne vodilice i snažni servo pogoni za velike brzine brzog hoda u svim osima i veliko opterećenje obratkom
- Kućište stroja s kliznim vratima i dvoja bočna vrata za jednostavan pristup
- Visoka učinkovitost zahvaljujući bogatoj standardnoj opremi i velikom izboru dodatnog pribora
- Stabilan lijevani okvir krute konstrukcije za miran rad i najbolji učinak glodanja

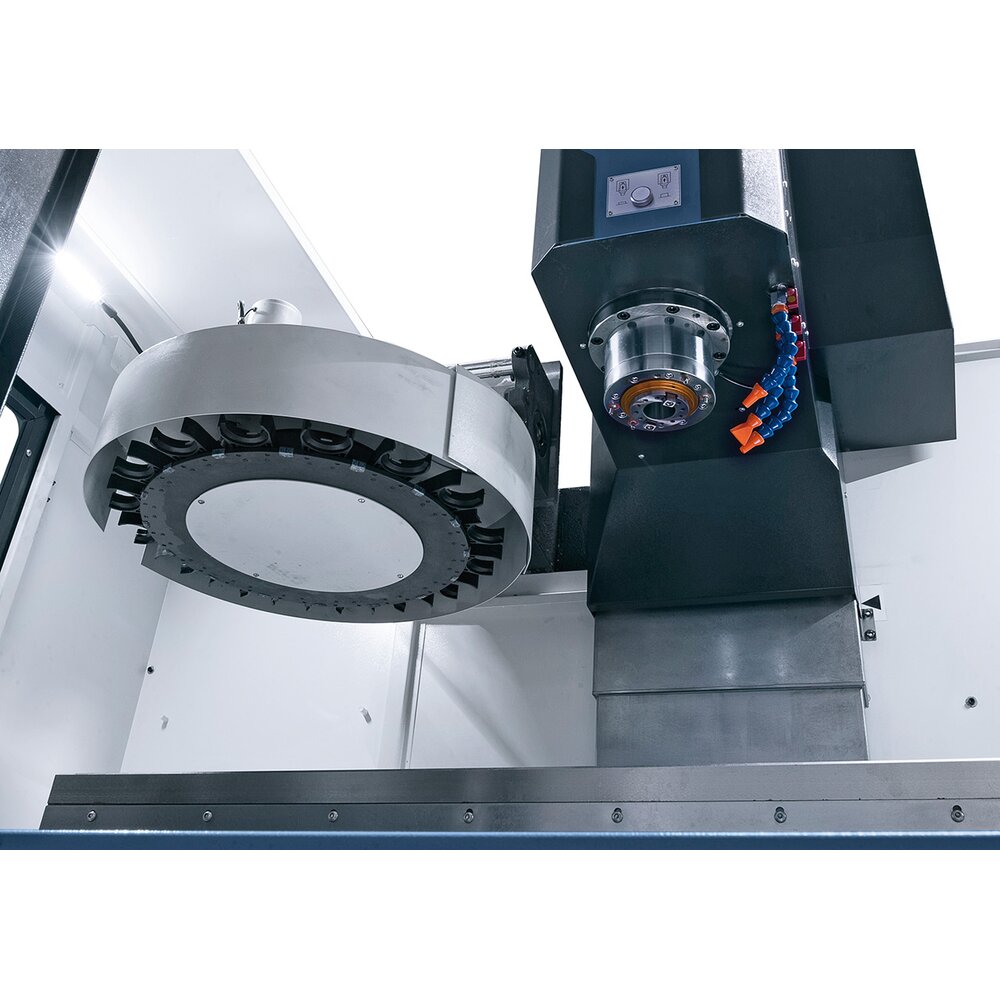

- Automatski izmjenjivač alata sa 16 mjesta u izvedbi karusela
- Precizna kuglična navojna vretena s prednapregnutim maticama u sve 3 osi
- Centralno podmazivanje vodilica i kugličnih vretena

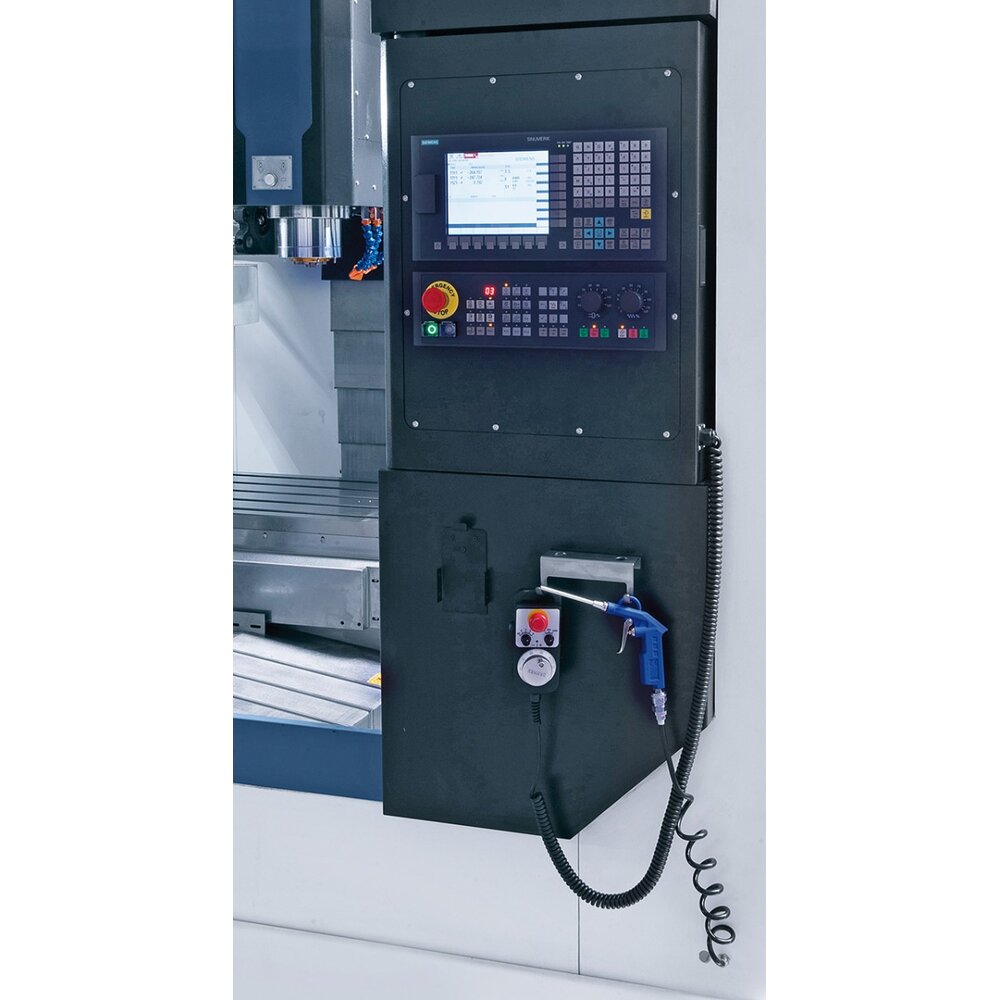

- Ergonomski raspoređeni upravljački elementi na zakretnoj upravljačkoj ploči
- Velik, masivan koordinatni stol s obrađenom površinom
Tehnički podaci
| Veličina stola | 1000 x 500 mm |
|---|---|
| Konus vretena | BT 40 |
| Broj okretaja vretena, kontinuirano | 40 - 8000 o/min |
| Hod x-osi | 850 mm |
| Hod y-osi | 500 mm |
| Hod z-osi | 500 mm |
| Razmak vrh vretena – površina stola | 110 - 610 mm |
| Dubina grla | 560 mm |
| Nosivost stola | 500 kg |
| T-utori (broj / širina / razmak) | 5 / 18 / 100 mm |
| Posmak | |
| Radni posmak x-, y- i z-osi | 10 - 10.000 mm/min |
| Brzi hod x- i y-osi | 30.000 mm/min |
| Brzi hod z-osi | 24.000 mm/min |
| Točnost | |
| Točnost pozicioniranja | ± 0,005 mm |
| Ponovljivost | ± 0,003 mm |
| Držač alata | |
| Broj mjesta za alat | 16 kom. |
| Maks. veličina alata Ø x D | 130 x 300 mm |
| Maks. težina alata | 8 kg |
| Vrijeme izmjene alata | 7 s |
| Snaga motora vretena | 11,0 kW |
| Dimenzije stroja (Š x D x V) | 2500 x 2200 x 2400 mm |
| Težina cca. | 5500 kg |
Sadržaj isporuke
- Siemens Sinumerik upravljanje
- Pripremljeno za ugradnju 4. osi
- Elektroničko ručno kolo sa sigurnosnom tipkom
- Siemens servo pogoni za sve 3 osi
- Izmjenjivač alata sa 16 mjesta
- Spiralni transporter strugotine
- Precizne linearne vodilice u svim osima
- Automatsko ispuhivanje vretena
- Automatska orijentacija vretena
- Kućište stroja s 1 prednjim kliznim vratima
- CE sigurnosno staklo
- Sigurnosna blokada
- LED rasvjeta stroja
- Automatsko centralno podmazivanje
- Ručni pištolj za komprimirani zrak
- Teleskopski pokrovi u x-, y- i z-osi
- Uređaj za hlađenje
