Šifra: 05-1370

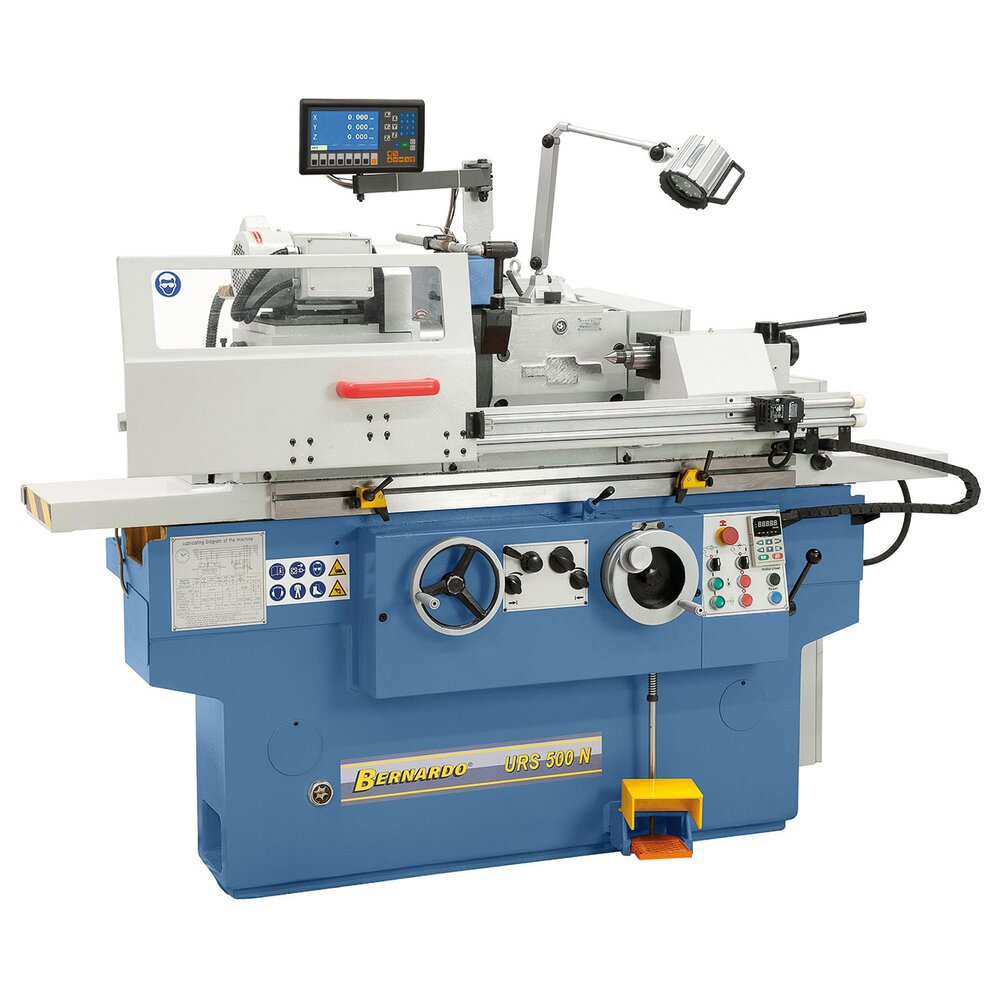

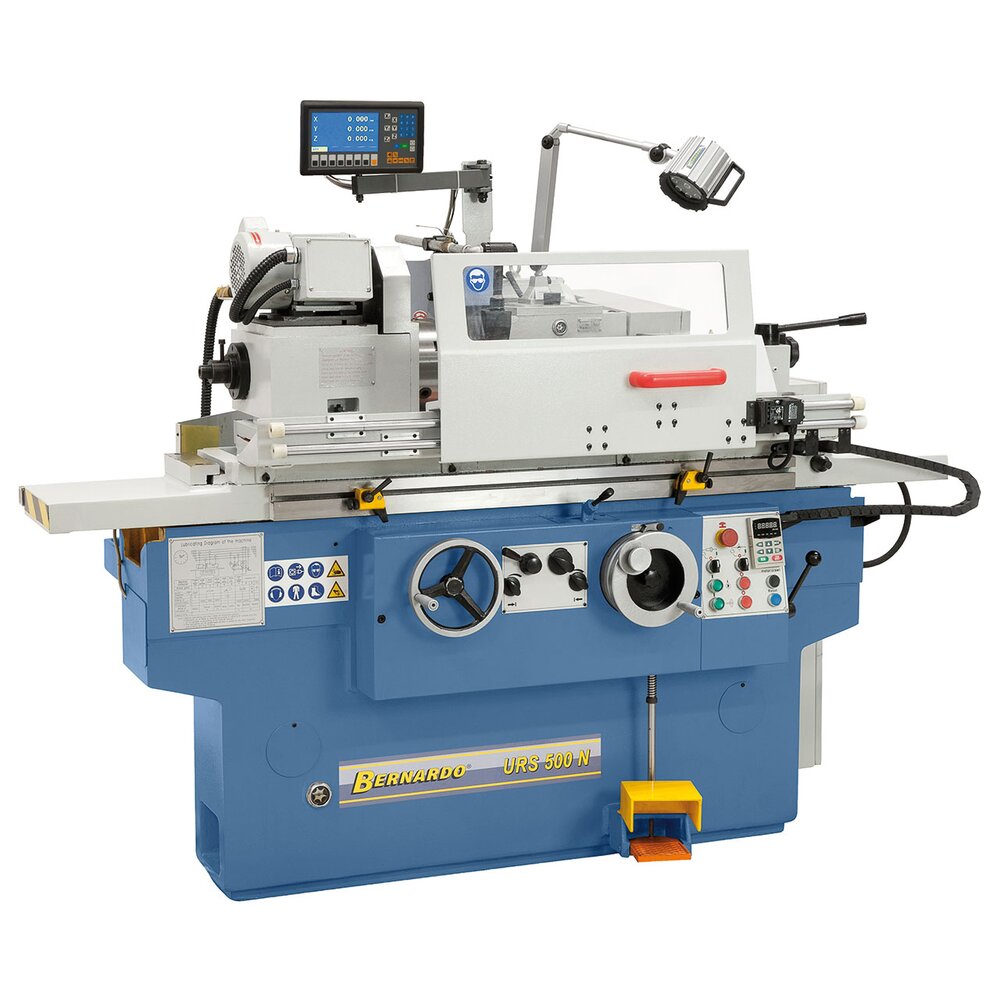

Brusilica za okruglo brušenje URS 500 N s 2-osnim digitalnim pokazivačem ES-12 H
Univerzalna brusilica za okruglo brušenje URS 500 N prikladna je za vanjsko brušenje do promjera 200 mm. Isporučuje se s uređajem za unutarnje brušenje koji znatno proširuje područje primjene. Najčešće se koristi u strojogradnji, izradi alata i kalupa te u maloserijskoj proizvodnji.
30.775,00 € s PDV-om
Karakteristike

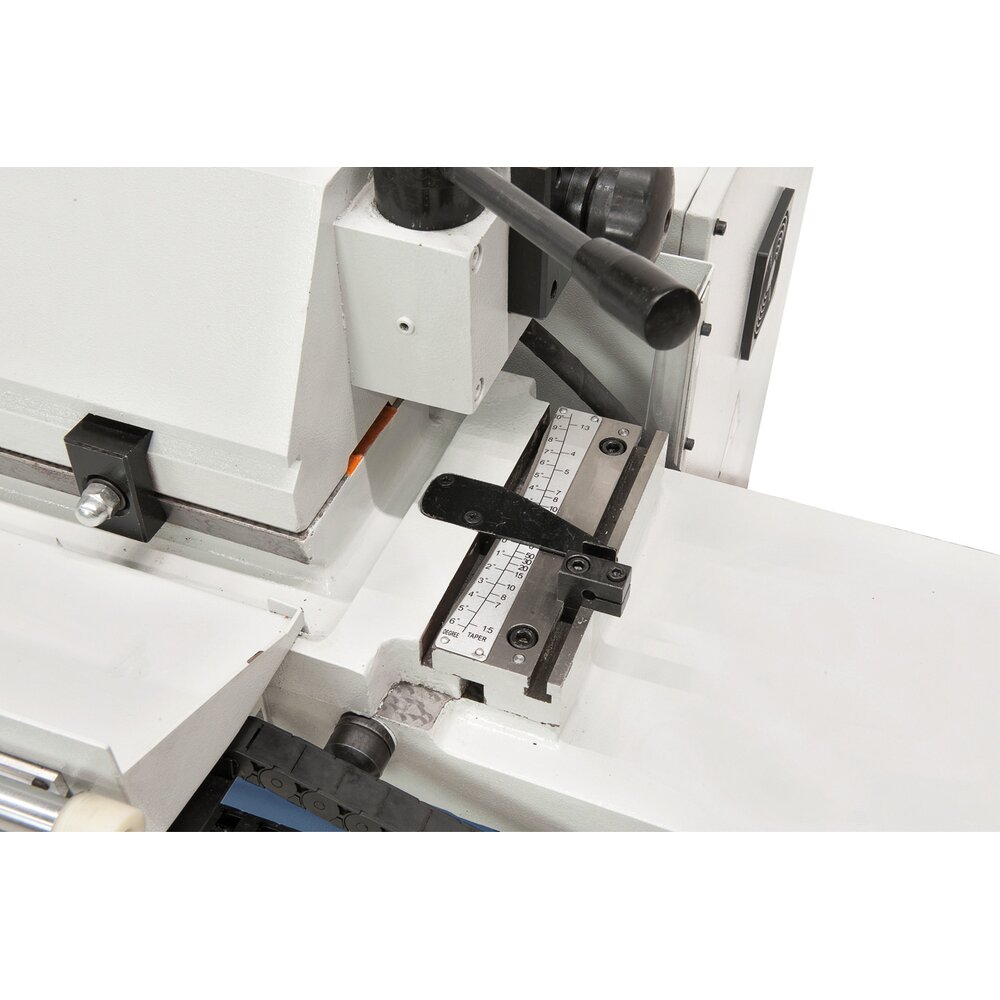

- Stol se može nagnuti za konusno brušenje, a skala omogućuje namještanje željenog položaja
- Glava vretena može se zakrenuti za 180° za unutarnje brušenje
- Glavno vreteno uležišteno je hidrodinamički – uljni film sprječava dodir vretena i ležaja
- Uzdužna vodilica stola i poprečna vodilica brusne glave imaju V- i ravnu vodilicu
- Snažna ojačanja i debele stijenke čine postolje otpornim na temperaturne promjene i deformacije
- Uljni film između vretena i ležaja svodi vibracije na minimum za vrhunske rezultate i visoku točnost
- Kontinuirano podešavanje posmaka s programiranim zaustavljanjem na kraju svakog hoda stola
- Precizno podešena glava vretena i masivna brusna glava za vrhunske rezultate pri raznim brušenjima
- Precizno polirane i ručno dorađene vodilice u x- i y-osi
- Hidraulični ili ručni povrat brusne glave
- Uzdužni pomak stola ručno pomoću ručnog kola ili automatski hidrauličnim posmakom
- Brusno vreteno uležišteno s obje strane, s podesivim kliznim letvicama
Tehnički podaci
| Razmak između šiljaka | 500 mm |
|---|---|
| Visina šiljaka | 135 mm |
| Promjer vanjskog brušenja | 8 – 200 mm |
| Maks. težina obratka | 60 kg |
| Promjer unutarnjeg brušenja | 13 – 100 mm |
| Maks. dubina unutarnjeg brušenja | 125 mm |
| Maks. raspon nagiba stola | +3° to -9° |
| Maks. uzdužni hod stola | 600 mm |
| Posmak stola | 0,1 do 4 m/min |
| Ručni hod stola / okretaj ručice | 6 mm/okr. |
| Glava stroja | |
| Broj okretaja vretena, kontinuirano | 25 – 220 o/min |
| Konus vretena | MK 4 |
| Raspon nagiba vretena | 90° |
| Brusna glava | |
| Brusni tanjur | 400 x 50 x 203 mm |
| Broj okretaja vretena | 1670 o/min |
| Broj okretaja vretena za unutarnje brušenje | 20000 o/min |
| Raspon nagiba brusne glave | +/- 30° |
| Hod brusne glave | 200 mm |
| Podjela skale | 0,005 mm |
| Konjić | |
| Konus pinole konjića | MK 4 |
| Hod pinole konjića | 35 mm |
| Snaga motora | |
| Brusno vreteno | 4,0 kW |
| Radno vreteno | 0,75 kW |
| Dimenzije stroja (Š x D x V) | 2150 x 1450 x 1700 mm |
| Težina cca. | 2170 kg |
Sadržaj isporuke

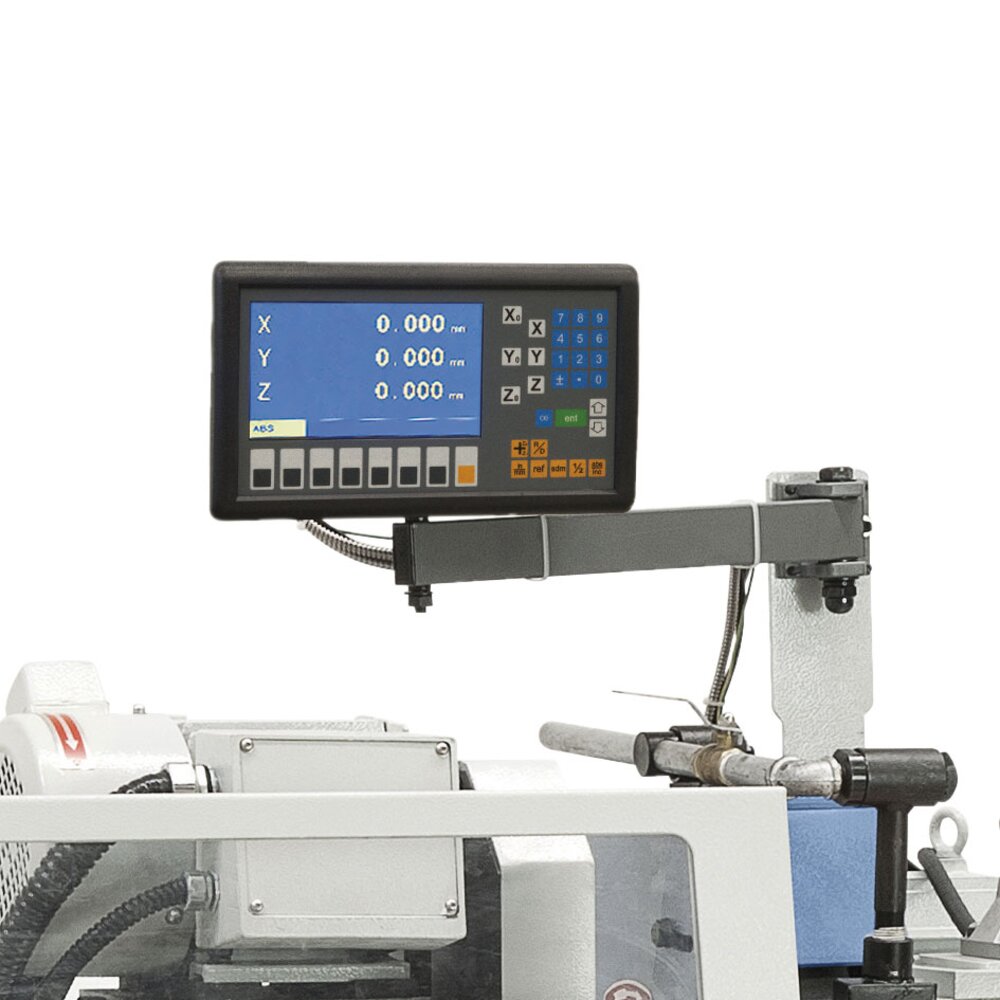

- 2-osni digitalni pokazivač ES-12 H s LCD zaslonom
- Brusna ploča
- Prirubnica brusne ploče

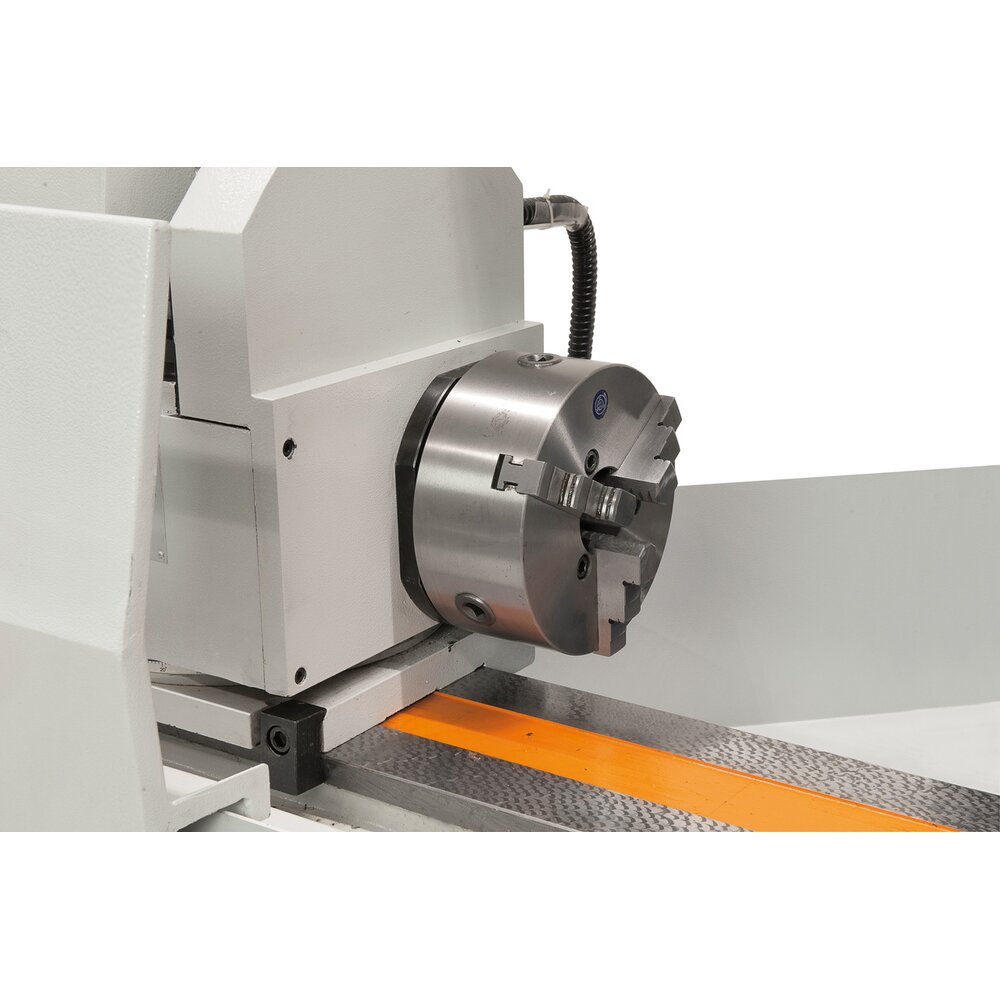

- 3-čeljusna stezna glava 200 mm
- Frekvencijski pretvarač
- Otvorena lineta
- Zatvorena lineta

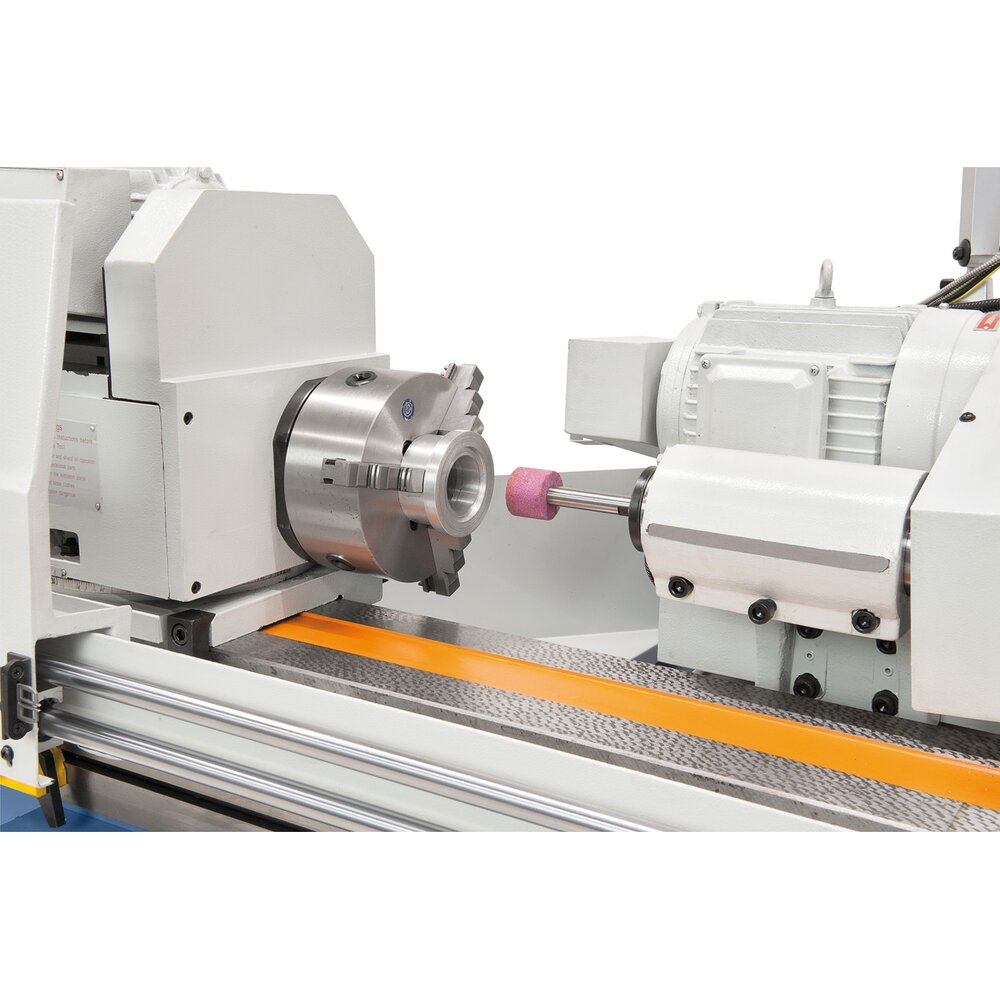

- Uređaj za unutarnje brušenje
- LED rasvjeta stroja
- Stalak za balansiranje
- Trn za balansiranje
- 2 mirna šiljka
- Uređaj za hlađenje
- Zaštita od prskanja
- Ravnalo brusne ploče
- Nosač obratka
- Alat
